离心机系列

西部石油 (XBSY) 有 LW250、LW355、LW450、LW520、LW550、LW630 六大系列离心机,各系列离心机根据控制模式不同分为 VFD 智能变频控制、VFD 变频控制、工频控制、FHD 液压控制四大类机型。

  • VFD 智能变频高速离心机
  • VFD 变频离心机
  • 工频离心机

VFD 智能变频高速离心机

西部石油 (XBSY) VFD 智能变频高速离心机通过 PLC 编程控制,转鼓转速可在设计范围内无级调速,控制柜上设计彩色防爆触摸屏,能显示转鼓转速、工作电流、扭矩、主轴承温度、整机振动、差转速等参数及报警信息。该设备适用于对智能高效离心机有需求的客户,如原固控设备升级改造、为原固控设备配置智能钻机、油基泥浆处理等。

VFD 智能变频高速离心机
设备特点
  • PLC 编程控制,转鼓转速可在设计范围内无级调速。
  • 配备彩色防爆触摸屏,实时查看转速、电流、扭矩、轴承温度、整机振动、差转速等。
  • 控制智能化、操作方便、处理量大、效果好、故障率低。
技术参数
型号 LW250 × 1025B LW355 × 1435B LW450 × 1350B LW450 × 1670B LW550 × 1900B
驱动形式 VFD变频智能型
转鼓内径(mm) 250 355 450 450 550
转鼓工作长度(mm) 1025 1435 1350 1670 1900
转鼓最高转速(r/min) 5000 4000 3400 3400 3000
转鼓工作转速(r/min) ≤ 4800 ≤ 3400 ≤ 3200 ≤ 3200 ≤ 2800
分离因数 ≤ 3225 ≤ 2298 ≤ 2580 ≤ 2580 ≤ 2415
推料器差转速(r/min) ≤ 50
最大处理量(m3/h) (清水) 10 40 60 60 70
额定功率(kW) (主电机) 11 kW 37 kW 45 kW 45 kW 75 kW
额定转速(r/min) (主电机) 2970 r / min
额定功率(kW) (辅电机) 5.5 kW 11 kW 15 kW 18.5 kW 22 kW
额定转速(r/min) (辅电机) 2900 r / min 1470 r / min 1470 r / min 1470 r / min 1470 r / min
供料泵型号 螺杆泵或离心式砂泵
长 × 宽 × 高 (mm) 2480 × 800 × 1675 3400 × 1550 × 1780 3410 × 1645 × 1270 3945 × 1735 × 1270 4400 × 1470 × 1390
总质量(kg) 2500 4000 5000 5400 6400

VFD 变频离心机

西部石油 (XBSY) VFD 变频离心机分离粒径为 2~5 µm,LW355 重晶石回收率可达 90% 以上。该设备主要适用于泥浆密度变化大、工况复杂,需要通过调整离心机运行参数达到理想处理效果的场合,例如页岩气井、高温高压井。

设备特点
  • 采用变频器控制电机启停,可调整转鼓、推料器转速。
  • 离心机转速、工作电流、扭矩等参数可实时查看。
  • 重晶石回收率可达 90% 以上。
  • 广泛适用于如页岩气井及高温高压井等工况复杂的场合。
VFD 变频离心机
技术参数
型号 LW355 × 1257BP-N LW360 × 1270BP-N LW450 × 1000BP-N LW520 × 1290BP-N LW630 × 1260BP-N
驱动形式 VFD
转鼓内径(mm) 355 360 450 520 630
转鼓工作长度(mm) 1257 1270 1000 1290 1260
转鼓最高转速(r/min) 4000 4000 2500 2500 1800
转鼓工作转速(r/min) ≤ 3200 ≤ 3000 ≤ 2200 ≤ 2300 ≤ 1600
分离因数 ≤ 2035 ≤ 3225 ≤ 1219 ≤ 1537 ≤ 967
推料器差转速(r/min) ≤ 50 ≤ 58 ≤ 45 ≤ 40 ≤ 35
最大处理量(m3/h) (清水) 40 45 60 70 80
额定功率(kW) (主电机) 30 kW 37 kW 37 kW 55 kW 55 kW
额定转速(r/min) (主电机) 1470 r / min 1480 r / min 1480 r / min 1480 r / min 1480 r / min
额定功率(kW) (辅电机) 7.5 kW 7.5 kW 7.5 kW 15 kW 15 kW
额定转速(r/min) (辅电机) 970 r / min
供料泵型号 螺杆泵或离心式砂泵
长 × 宽 × 高 (mm) 2960 × 1476 × 1720 3060 × 1400 × 3043 2750 × 1580 × 1780 3280 × 1725 × 1780 3520 × 1880 × 1800
总质量(kg) 3800 4000 4000 4500 5200

工频离心机

西部石油 (XBSY) 工频离心机适用于常规钻井泥浆净化处理,其配置更加经济,是常规钻井泥浆首选离心机。主要用于清除钻井液中 2 ~ 5µm 的细微颗粒及钻井液中 6 ~ 10µm 的有害固相。

工频离心机
设备特点
  • 转鼓转速恒定,可通过更换传动皮带轮改变转速。
  • 操作维护简单,可根据钻机大小及实际需求匹配不同转鼓转速及处理量的机型。
  • 配置经济,是常规钻井泥浆处理的首选离心机。
技术参数
型号 LW355 × 1257-N LW450 × 1000-N LW520 × 1290-N LW630 × 1260-N
驱动形式 工频(定速)
转鼓内径(mm) 355 450 520 630
转鼓工作长度(mm) 1257 1000 1290 1260
转鼓最高转速(r/min) 3400 2500 2500 1800
转鼓工作转速(r/min) 2800 / 3000 1800 / 2000 / 2200 2100 / 2300 1400 / 1600
分离因数 1558 / 1789 815 / 1007 / 1219 1284 / 1537 740 / 967
推料器差转速(r/min) 40 25 / 29 / 33 25 23 / 28
最大处理星(m3/h) (清水) 36 60 70 80
额定功率(kW) 30 kW 30 / 37 kW 45 / 55 kW 55 kW
额定转速(r/min) (主电机) 1470 r / min 1470 / 1480 r / min 1480 r / min 1480 r / min
额定功率(kW) (辅电机) 7.5 kW 7.5 kW 15 kW 15 kW
额定转速(r/min) (辅电机) 970 r / min
供料泵型号 螺杆泵或离心式砂泵
长 × 宽 × 高 (mm) 2960 × 1476 × 1720 2750 × 1580 × 1780 3280 × 1725 × 1780 3520 × 1880 × 1800
总质量(kg) 3000 3200 4000 4800

全液压离心机

西部石油 (XBSY) LWY 系列 FHD 型卧螺离心机是全新的固控设备,采用进口液压泵和电机组成的液压离心机,可实现变速,输送扭矩大,速度可靠。同时, 液压差速输送扭矩可根据实际工况自动调整。可以适应各种性能的泥浆。

设备特点
  • 采用美国原装进口液压泵及马达,可实现无级调速,输送扭矩和速度大,可靠性好;可根据实际工况调整液压差速器输送扭矩。
  • 整机具有压力、振动、温度等检测开关,可实时监控离心机运行情况,根据负载大小自动控制供液泵启停。
  • 系统自动调整压力,泥浆适应性强。

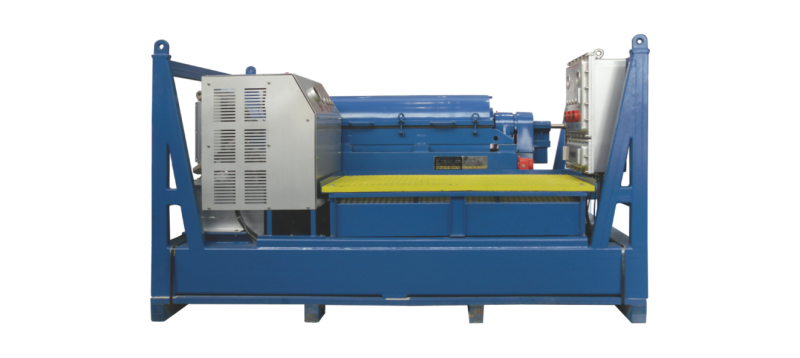

全液压 FHD 离心机
技术参数
型号 LWY355 × 1257-N
驱动形式 FHD 液压驱动
转鼓内径(mm) 355
转鼓工作长度(mm) 1257
转鼓最高转速(r/min) 3400
转鼓工作转速(r/min) ≤ 3200
分离因数 2035
推料器差转速(r/min) 5 - 70
最大处理量(m3/h)(清水) 40
额定功率(kW) (主电机) 37 kW
额定转速(r/min) (主电机) 1470 r / min
供料泵型号 螺杆泵或离心式砂泵
长×宽×高 (mm) 3100 × 1650 × 1470
总质量(kg) 3200

为什么选择西部石油 (XBSY) 钻井液离心机?

质量可靠
质量可靠

核心部件-转鼓采用 SAF2205 双相不锈钢离心铸造工艺成型,性能优于常规 304 和 316;所有焊逢均经过探伤检查及热处理,并有检查合格证明文件或记录用以溯源。

稳定运行
稳定运行

离心机动平衡精度 ≥ 2.5级,高于标准要求,使离心机运转平稳,提高了使用寿命;整机噪音 < 85分贝,振动烈度 < 7.1(负载)、< 4.5(空载);配备机械、电器双重过载保护装置,确保运行安全。

long service life
使用寿命长

螺旋推料器及转鼓采用目前国内最先进、最可靠、最方便的耐磨处理技术和结构形式. 所有轴承采用 NSK/SKF 原装进口轴承,电控箱采用西门子、施耐德等知名电气元件。

automation
自动化程度高

配套 VFD 变频隔爆控制柜可实现一键自动启、停机,整机安装轴承温度传感器、振动传感,具备主电机过载、差速器扭矩过大、差速过低等报警提示。

客户案例

西部石油 (XBSY) 产品已在国内三大石油集团下属各钻井公司和主要钻机生产商使用,并随钻机配套直接出口俄罗斯、中东、东南亚和欧美等三十多个国家和地区,并获客户一致好评。

为什么选择西部石油?

西部石油 (XBSY) 无论是在钻井固控设备规模还是品类丰富度方面目前都是国内的领航者。西部石油 (XBSY) 作为固控设备和钻井废弃物处理设备及系统的专业生产厂家,我们参与起草了石油钻井固相控制设备 SY5612-2007、SY5612-2018 规范。
